El Reto
El proyecto requería el desarrollo integral de la ingeniería de detalle de armamento para una unidad FPSO de alta complejidad técnica, donde la correcta integración de sistemas era clave para garantizar la operatividad, seguridad y mantenibilidad de la instalación offshore.
Los principales desafíos fueron:
- Coordinación de numerosos sistemas de tuberías y servicios auxiliares dentro de espacios limitados.
- Integración de los distintos sistemas de proceso, seguridad y operación de la unidad.
- Optimización de recorridos de tuberías, ventilación y cableado para facilitar el montaje y mantenimiento.
- Coordinación permanente con las diferentes disciplinas involucradas en el diseño del buque.
- Cumplimiento de los requisitos técnicos y normativos aplicables a instalaciones offshore de producción y almacenamiento de hidrocarburos.
La Solución
EIA21 desarrolló la Ingeniería de Detalle de Armamento mediante herramientas de modelado 3D avanzadas, garantizando la coordinación entre disciplinas y la correcta implantación de todos los sistemas del buque.
Los trabajos realizados incluyeron:
- Diseño de tuberías para los sistemas de:
- Escape y exhaustación.
- Protección contra incendios.
- Refrigeración con agua dulce y agua de mar.
- Lastre y sentinas.
- Vapor y condensado.
- Fuel oil.
- Agua bruta, agua fría y agua potable.
- Aguas residuales.
- Carga de producto.
- Gases inertes.
- Lubricación.
- Aire de servicio y aire de arranque.
- Sistemas de espumógeno.
- Diseño y rutado de bandejas para cableado eléctrico y de control.
- Desarrollo de sistemas de ventilación y conductos.
- Coordinación de penetraciones y perforaciones estructurales.

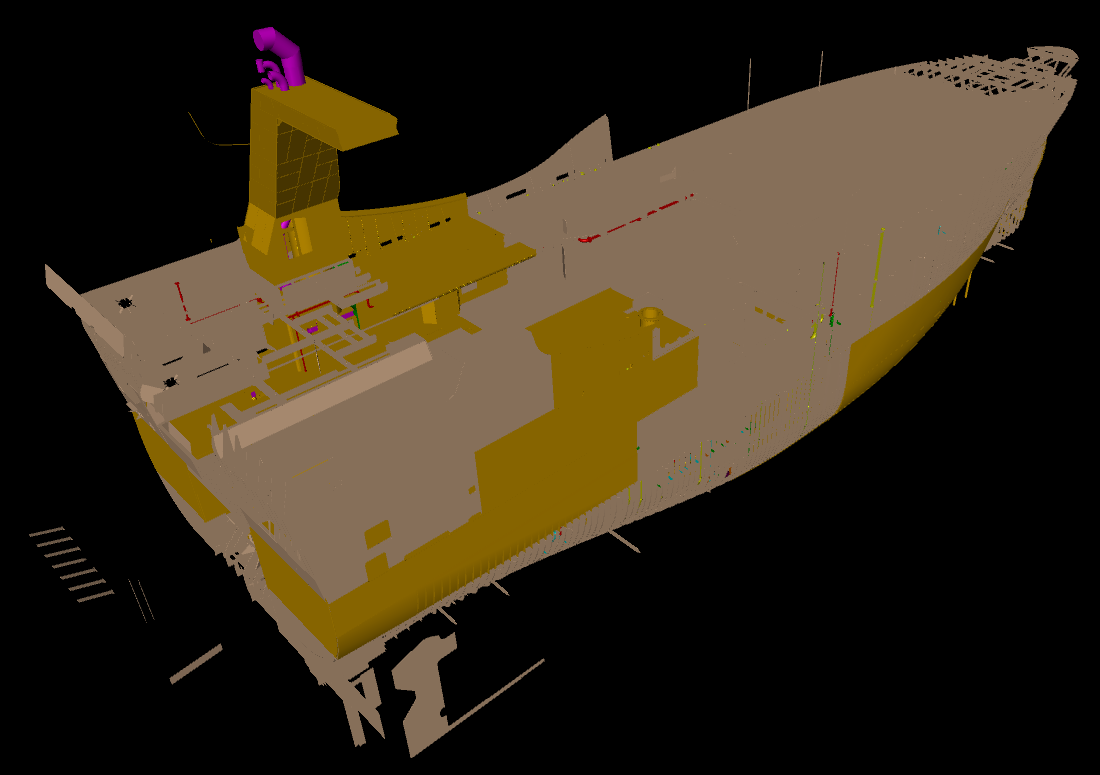

- Integración de todos los sistemas mediante modelado 3D en entorno PDMS.
Resultados
- Desarrollo exitoso de la Ingeniería de Detalle de Armamento para el FPSO Blue Eagle.
- Coordinación eficiente de los sistemas de tuberías, ventilación y cableado en entorno 3D.
- Optimización de la constructibilidad y del proceso de montaje del buque.
- Cumplimiento de los requisitos técnicos exigidos por el astillero y el armador.
- Participación de EIA21 en un proyecto naval offshore de elevada complejidad técnica y operativa.
